湖北江南教你SCR后处理技术分分钟搞懂辅助零部件

发布时间:22-01-21  作者:湖北江南专用特种汽车有限公司

我们已经对SCR后处理的技术原理和结构组成有一定认识,今日我们将SCR后处理系统中**零部件作出说明。包括尿素箱、尿素加热阀、传感器及管线等,可别小瞧这些**零部件,使用不当可是直接影响我们发动机功率。广大卡友好好学习,别让尿素溶液伤害我们的爱车。

/202201/1642661270_7f6eceb7a152e1ce5e2b.jpg

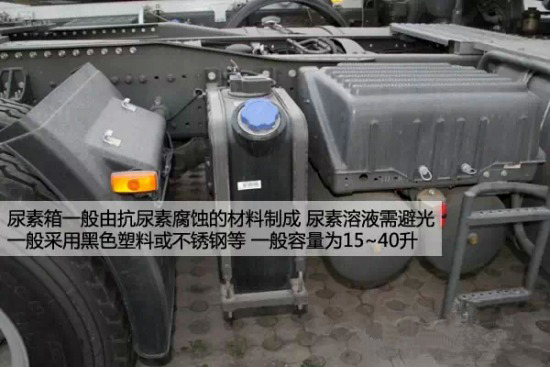

●  尿素箱

由抗尿素腐蚀的材料制成,如塑料、不锈钢等。一般容量为15~40升。

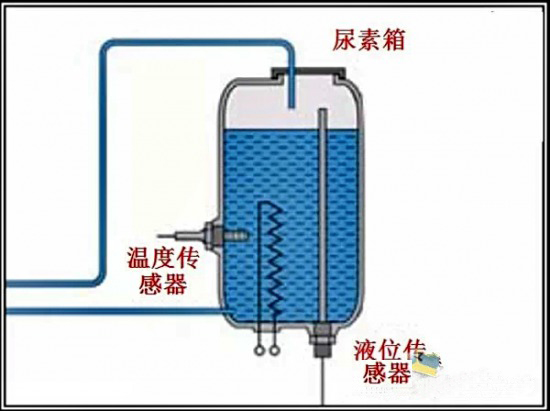

●  尿素温度传感器和液位传感器

/202201/1642661270_1ff6385415d342106bd8.jpg



温度传感器:模拟信号输出给DCU,供电电压一般为5V±0.25V,温度范围-40°C~100°C。

液位传感器:两个拼脚,三级(满、接近空、完全空)。

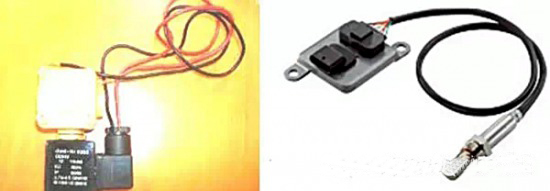

●  尿素箱加热阀

**流向尿素箱的冷却液流。一般电流2A,供电电压24V。

●  氮氧化合物NOX传感器

/202201/1642661270_e441f2f4efdb3936062e.jpg



监测氮氧化合物NOX和NH3在废气中的浓度。测量范围一般在0~1500ppm,反应时间750毫秒。

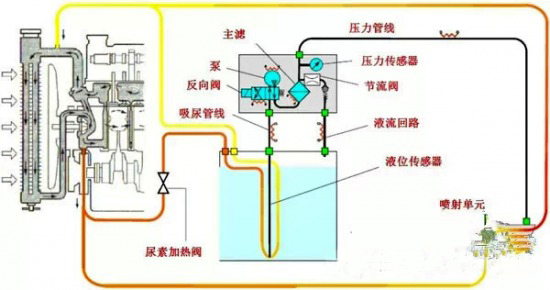

●  尿素管线等

典型的部件管线布置图如下所示。

/202201/1642661270_6a5cde9067e44c99a317.jpg

●  关于尿素

在SCR系统中,**重要的就是还原剂——尿素溶液。

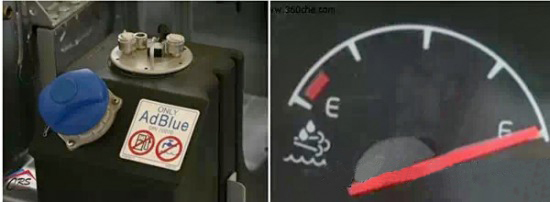

有人想,这个尿素溶液是不是可以用我们常见的尿素化肥兑水就可以了呢?当然是不可以的,这里的尿素溶液其实是农用尿素提纯后形成的,呈淡蓝色液态的,在卡车上需要一个单独的容器来存储,尿素溶液中不可再添加水和柴油了。

/202201/1642661270_cf1e115a3be3d8abf2f9.jpg

车用尿素溶液也有着不同的叫法,在欧洲有个动听的名字,叫Ad-blue,直译为添蓝。

而在北美则被称为DEF,DieselExhaustFluid的缩写,中文直译为“柴油机排放处理液”。

当发动机开始工作后,ECU根据柴油机的工况、催化器温度和环境状态来**计量尿素溶液的喷射量。尿素溶液被喷射到排气管中,与柴油机排气进行均匀混合并进行化学反应,以净化排尾气。

尿素的消耗量比较低,满足欧IV标准的消耗量大约是燃油消耗的3.5%,满足欧V标准大约是燃油消耗的5%。当尿素罐内没有尿素后,发动机的NOX排放就会超标,车辆的在线诊断系统也会报**,提示司机及时“添蓝”。
